概 要

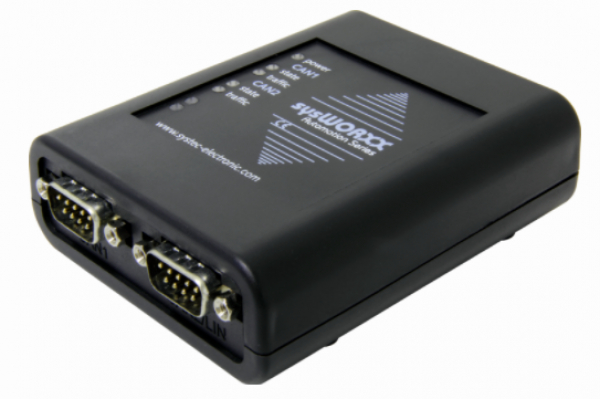

USB-CANmodul2は、USB-CANmodul1の拡張バージョンであり、CANをUSB経由でPCに接続するための最も柔軟でコスト効率の良いCANバスインターフェイスソリューションを提供するように設計されています。CANメッセージは透過的にトンネリングされるため、CANopen、SDS、DeviceNet、J1939などの上位層のCANベースプロトコルをすべてサポートすることができます。*新しい32ビットCPUコアにより、高いバス負荷でも信頼性の高い通信が保証されます。正確なメッセージタイムスタンプ。
PCドライバは、簡単なプラグ＆プレイのインストールを可能にし、同じPC上で最大64のUSB-CANmodul2の同時操作をサポートします。低速および単線CANトランシーバを備えたUSB-CANmodul2は、さまざまなデバイスバージョンで利用できます。8ビットのデジタルI / Oポートも含まれています。非常に魅力的な価格で高い柔軟性を備えたUSB-CANmodul2は、幅広いアプリケーションであらゆる種類のCANバスベースの開発、保守、保守作業に理想的なソリューションです。
USB-CANmodul2は、EMC指令2014/30 / EUに従ってテストされています。
* J1939などのソフトウェア側では、CANinterpreter Add OnとJ1939プロトコルスタックが必要です。
仕 様
〈サイズ（LxWxH）〉
・ 100×78×30mm
〈重 量〉
・ 約110g
〈動作温度〉
・ -40〜+ 85℃
〈湿度〉
・ 10〜95％非結露（VDE 0110）
〈接続性〉
・ 利用可能なCANチャンネル 2
・ PC接続：USB V2.0フルスピード
・ CANインタフェース 2に従って、高速CAN CANインタフェース
・ ISO 11898-2は、光学的単離さ
・ 任意低速またはシングルワイヤは係るCAN
・ ISO 11898～3
・ サポートされるCANトランシーバ・高速CAN：82C251
・ 低速CAN：TJA1054
・ 単線CAN：AU5790
・ CAN仕様：ISO 11858-1 / 2、標準フレーム、拡張フレーム
・ CANコネクタ：SUB-D9
・ CANビットレート：10kbps〜1Mbps
・ CANバス機能：リモートフレームを送信
・ 受信したメッセージのハードウェアタイムスタンプ100μs、タイムスタンプ付きのTxメッセージ受信
・ モジュールによる循環メッセージの自動送信、ハードウェア受け入れフィルタ、受信のためのコールバックイベント、ステータス変更、接続/切断
〈ソフトウェア〉
・ Windows®OSのソフトウェアサポート：USB-CANmodul Control - 複数のUSB-CANmodulデバイスを管理する設定ツール
・ PCAN View - CANメッセージの受信と送信を可能にするシンプルなCANモニタ
・ Windows OS用プログラマのサポート：CANopen Stackをベースにした、Microsoft Visual C ++、LabView、Visual Basic .NETのデモ・ソース、.NET用
・ CANopen API、CANopen対応アプリケーションの簡単な実装を可能にする包括的なプログラマAPI
・ Linux OS用プログラマのサポート：SocketCANベースのAPI
・ デバイスドライバ：Windows®10,8.1,8,7（32/64ビット）、Linux
・ その他：オプションの8ビットデジタルI / O拡張ポート（TTLレベル）
〈指 標〉
・ LED：電源用LED、CAN状態、CANトラフィック
〈電 源〉
・ 電源：USB電源
・ 消費電流：typ。150mA
〈ハウジング〉
・ テーブルケース
パッケージ
〈USB-CANmodul2〉
・ 標準品
・ テーブルケース
・ 2倍速CANトランシーバ82C251
・ 光絶縁
〈USB-CANmodul2 - 1x TJA1054、1x 82C251光学アイソ *〉
・ テーブルケース
・ 低速CANトランシーバTJA1054 1個
・ 高速CANトランシーバ82C251 1個
・ 光絶縁
〈USB-CANmodul2 - 1x AU5790、1x 82C251 *〉
・ テーブルケース
・ 1xシングルワイヤCANトランシーバAU5790
・ 1x高速CANトランシーバ82C251
・ 光絶縁
*ご要望に応じて
