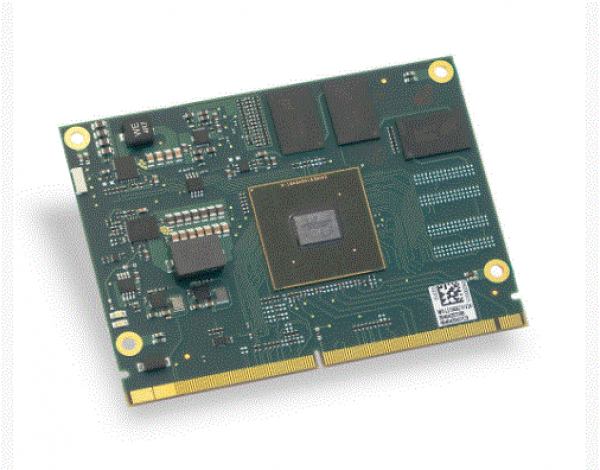

POC-SOM-LS1043A-M(小型CPUモジュール)
標準的なエッジコネクタ(MXM3.0ソケット)に接続する新しいコスト効率の高いMPX-2システムオンモジュールフォームファクタです。

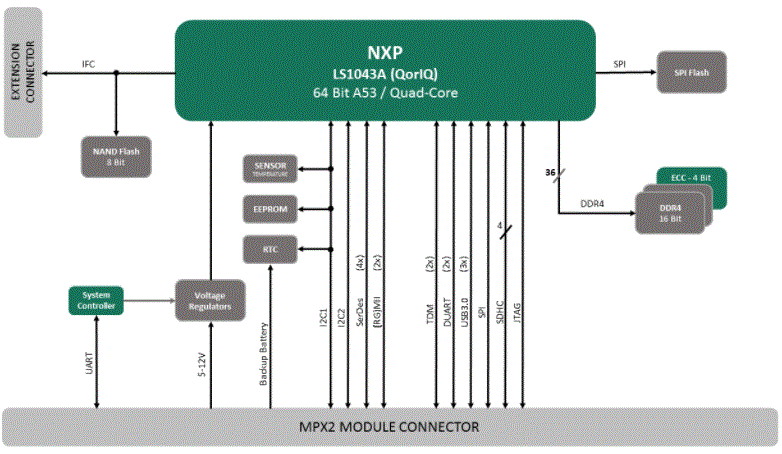

仕 様

〈プロセッサ〉
・ NXP QorIQ LS1043A
・ 最大1.6GHzのコア周波数で4つのARM®Cortex®A53 64ビットコア
〈メモリ/ストレージ〉
・ システムメモリ最大4 GB 32ビットDDR4 RAM、1600 MTps、ハンダ付け、ECCオプション
・ 最大2 GB フラッシュSLC NANDフラッシュ(ハンダ付け)
・ 最大16 MB SPIフラッシュまでのSPIフラッシュ
・ 1x SD / eMMC
〈プリフェラル〉
・ イーサネット - 6x Gbイーサネット
・ パラレルイーサネットインターフェイス:
  2x RGMII maxとして設定可能、IEEE Std、1588サポート
・ USB 3.0 3x USB 3.0
・ SerDesは10Gbpsで最大4倍のSerDesをレーンし、
・ オプション:
・ 最大3xPCIe 2.0
・ 1x SATA 3.0(6 Gbps)
・ 1Gbpsで1x QSGMII
・ 最大4xI²C、その他のI / Oインタフェース
・ 2xDUART
・ 4x SPI
・ タイマ/PWMユニット
・ 1x JTAG(COPサポートあり)
〈その他〉
・ MPX-2インターフェス(MXM3.0 socket)

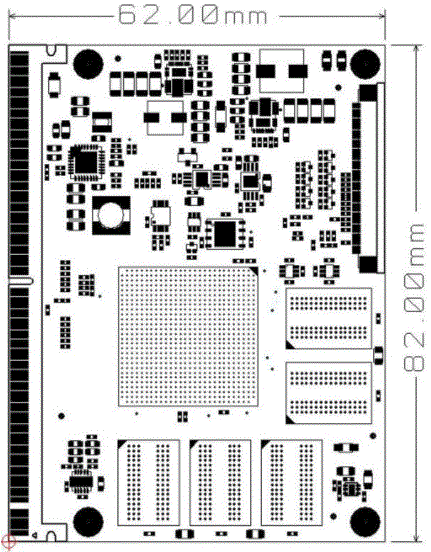

・ 寸法 82mm x 62mm
〈OS〉
・ Linux
