POC-DART-MX6(小型CPUモジュール)

Share to Facebook Share to Twitter Share to Google Plus

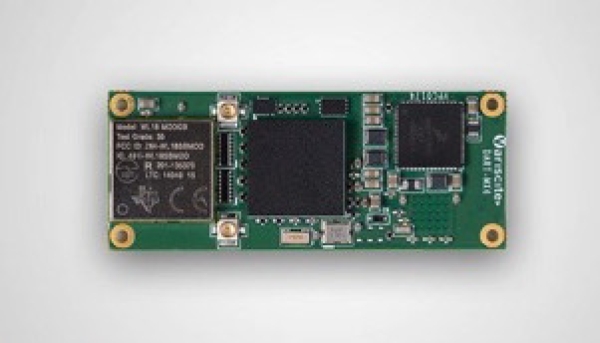

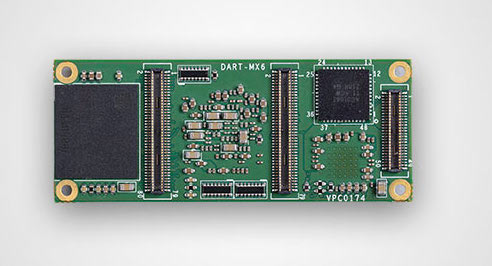

NXP社製i.MX6Q/i.MX6D搭載のDART小型モジュールです。
DART-MX6は優れたパフォーマンスとスケーラビリティを持ちます。オプティマイズされた電力消費と相まってこのミニチュアサイズのSoMはポータブルとバッテリーで動く組み込みシステムに最適です。
DART-MX6は高度に統合された接続性を持ち、オプショナルMIMOを持ったデュアルバンドWi-Fi/BT,デュアルUSB, ギガビットイーサーネット, PCIeとA/Vインターフェースを含みます。さらに、システムは産業用温−40℃から+85℃までをサポートしています。

仕様

〈プロセッサ〉
・ NXP i.MX6Q
・ Cortex™-A9 MPCore™
・ CPUコア 4(標準品:i.MX6Q)
・ CPUクロック(最大)800 MHz
〈メモリ・ストーレジ〉
・ RAM 標準品 1GB (カスタム選択512 ~1024 MB LP-DDR2)
・ eMMC 標準品 8GB (カスタム選択4GB~64GB)
〈マルチメディア〉
・ 2D/3Dグラフィックスアクセラレーション Vivante™ GC2000 Accelerated 2D and 3D
・ ビデオエンコード/デコード 1080p60 H.264 デコード, 1080p30 H.264 エンコード
・ カメラインタフェース 1x CSI, 2x CPI
〈表 示〉
・ HDMI 1.4A 1920×1080
・ RGB デュアル1920 x 1200 24ビット
・ DSI 1920 x 1200 24ビット
〈ネットワーキング〉
・ イーサーネット 10/100/1000 Mbps Ethernet RGMII
・ Wi-Fi 802.11 a/b/g/n + MIMO
・ bluetooth 4.0 / BLE
〈オーディオ〉
・ ヘッドフォンドライバ
・ マイク デジタル
・ デジタル·オーディオ·シリアル·インタフェース S / PDIFイン/アウトライン
〈接続性〉
・ SD / MMC X1
・ USBホスト/デバイス 1xUSB 2.0ホスト、1×OTG
・ UART X3、最大3.6Mbps
・ I2C X2
・ SPI X2
・ PCI-Express Gen2.0
・ RTC CPUモジュール内
〈OSサポート〉
・ Linux Yocto(Daisy) , Ubuntu11.10 - Kernel 310.53
・ Android 4.42(KitKat)
・ Windows Embeddded Compact N/A
〈その他〉
・ 外形寸法(幅×長さ×高さ) 20mm×50mm×4.0mm
・ 電子仕様
・ 電源電圧 3.7 V
・ デジタルI / O電圧 3.3 V
〈環境仕様〉
・ コマーシャル温度(0〜70°C)
・ インダストリアル温度(-40〜85°C)
・ 拡張温度(-20〜85°C)
