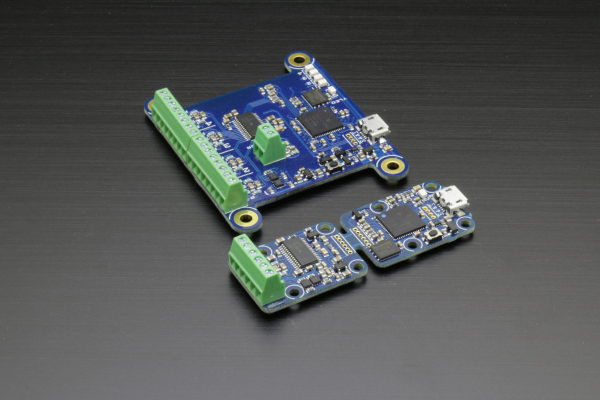

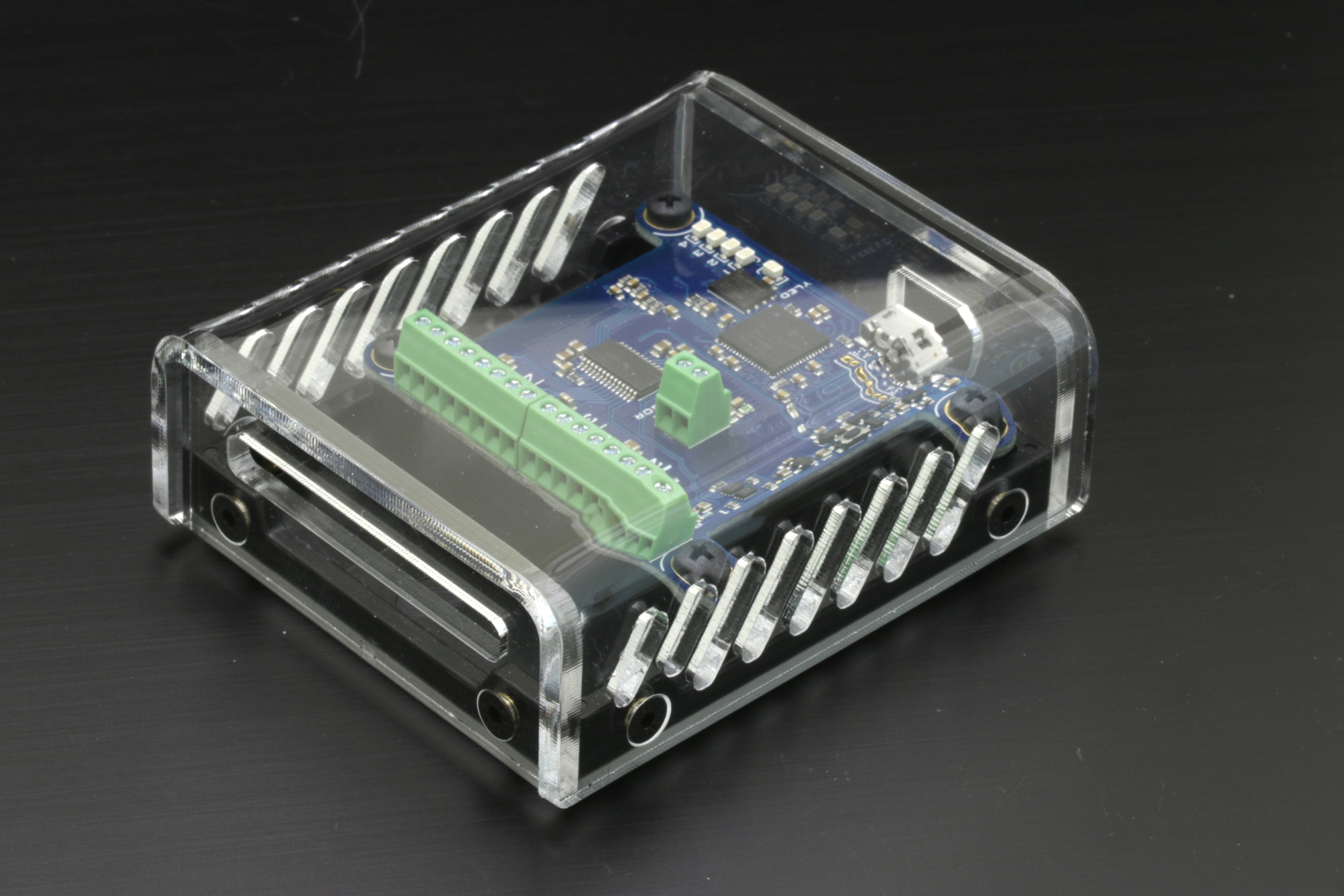

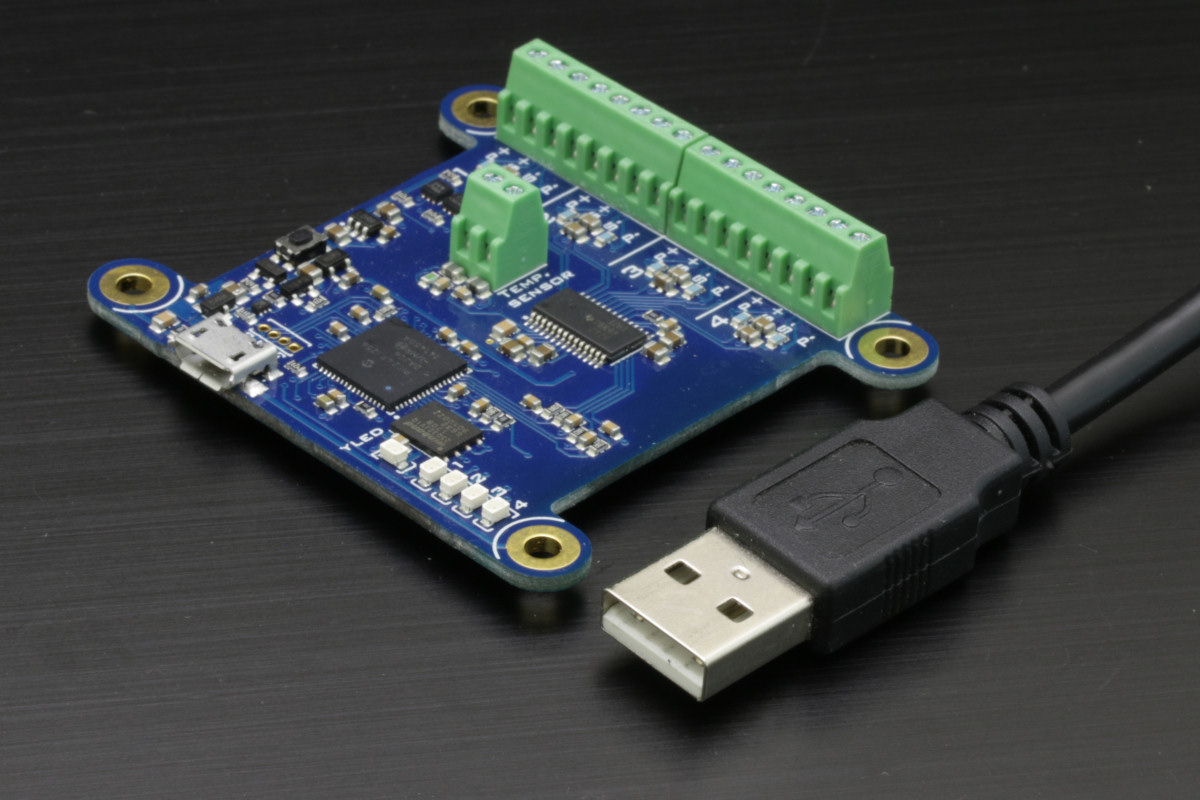

POC-TI-ADS1263搭載ADC小型USBモジュール(4チャネル)

Share to Facebook Share to Twitter Share to Google Plus
USB上のスケール、またはホイートストンブリッジの出力と歪センサ、又は他のセンサの任意の他のタイプの計量に使用されるロードセルによって生成さ非常に弱い電圧を測定する高精度レシオメトリックのアナログ/デジタル変換器です。
この測定は、プリアンプとFIRフィルタを内蔵した32ビットA / Dによって実行されます。これにより、数nV / Vの感度が可能になります。このデバイスは、オフセットとスパンの両方でロードセルに固有の温度ドリフトをキャンセルするために、内蔵または外付けのNTCにすることができる温度センサを内蔵しています。AC励起を適用して熱電対効果をキャンセルし、測定信号が頻繁にゼロに戻る単純なアプリケーションに対してゼロトラッキングを実行することもできます。

仕様概要

・ USBコネクター:micro-B
・ 幅:58.3mm
・ 長さ:50mm
・ 重量:15g
・ チャンネル:4
・ チップセット:TI ADS1263
・ リフレッシュレート:2または7Hz
・ 精度(typ。):10nV / V
・ 励起電圧:4.7 V AC / DC
・ IEC保護クラス:クラスIII
・ 通常の動作温度:5 ... 40°C
・ 拡張動作温度:-30 ... 85°C
