BDM Multilinkケーブル(パラレル・ポート対応)

Share to Facebook Share to Twitter Share to Google Plus
P&E社製BDMマルチリンクケーブル(パラレルポートインターフェイス)です。
BDMマルチリンク・インターフェースは、MC9(S)12(X)およびHCS08マイクロコントローラー用パラレル・ポート・ケーブルとして利用できます。

仕 様

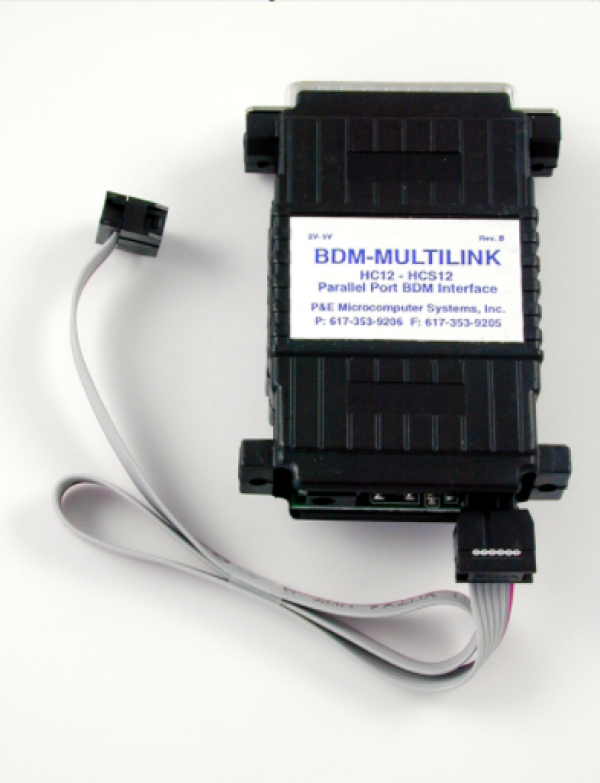

PEmicroのBDM MULTILINKは、NXPのMC9(S)12(X)およびHCS08マイクロコントローラ上のバックグラウンドデバッグモード(BDM)へのアクセスを提供します。標準IBM PCパラレルポート(DB25メスコネクタ)と標準6ピンコネクタ(CPU12ターゲットシステムのバックグラウンドモードヘッダー)との間のハードウェアインターフェイスです。BDM MULTILINKを使用すると、バックグラウンドデバッグモードを利用して通常のプロセッサ実行を停止し、PCを使用してオンチップリソースを制御することができます。ユーザは、ターゲットの実行、リード/ライトレジスタ、メモリ値、および内蔵フラッシュメモリデバイスまたは外部フラッシュメモリデバイスのプログラムを直接制御できます。BDMコネクタのピン配置は、NXPによって指定されます。BDM MULTILINKは、上記の小さな保護プラスチックシェルで提供されています。ケーブルカバーアセンブリの2つの半分を引っ張って開くことができます。

BDMマルチリンクは、PEmicroのPROG、ICD、CASM / WinIDEソフトウェア(別売)と連携しています.BDMマルチリンクインターフェイス、PKGHCS08、およびPKG12Z_MULTILINKを含む完全なHCS08、HC12、またはHCS12パッケージが利用できます。

BDM MULTILINKは、PEmicroの人気CABLE12の速度と汎用性の向上を表しています。BDM MULTILINKを使用すると、ターゲットをより高速にダウンロードできます。ケーブルはターゲットから電力を引き出し、ターゲットを5.5Vから2Vまで動作させることができます。BDM MULTILINKは自動的にターゲットの速度と電圧を計算します。NXPのHCS12 / HCS12Xデバイスで動作します。

注:マルチリンクケーブルは、開発にのみ推奨されます。プロダクションでの使用については、Cyclone Proのスタンドアロン・プログラマとデバッグ・インタフェースを参照してください。
