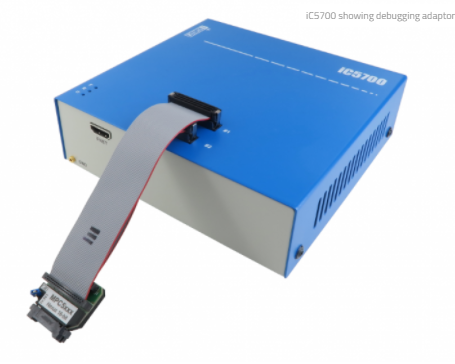

iC5700インサーキットエミュレータ

Share to Facebook Share to Twitter Share to Google Plus
C5700は、複雑な組込みシステムのデバッグとテストを将来的に証明するための新しいテクノロジ・アーキテクチャを導入しています。過去10年間に、マルチコアおよびマルチプロセッサ、システムオンチップ(SoC)処理プラットフォームが着実に増加しており、特に自動車業界では統合のスピードが顕著になりました。この傾向とその重要性を認識しているこのBlueBoxは、FNetという名前の新しい高性能内部データバスを備えています。
BlueBoxテクノロジは、タイミング分析(トレース、プロファイリング)とコードカバレッジ測定をシングルコアアプリケーションまたはマルチコアアプリケーションで実行できる単一のデバッグおよびトレースインターフェイス(デバッグおよびトレースモジュール、短いDTM)を提供します。FNetインタフェースにより、この機能は、現在および将来の複雑なSoCベースのシステムの要件を満たす、より高度で安全なトレース性能にまで拡張されています。

最大4つのコネクタを備えたFNetバスにより、組み込み開発者はプロセッサの内部動作の分析を超えることができます。実際のところ、実際の課題は、外部インタフェースと回路もこの方程式に含まれるときに始まります。私たちの入出力モジュール(IOM)アクセサリ (アナログとデジタル、CANやLINなどのシリアル通信バスシステム)を通じて、これらの信号をプログラムとデータのトレース情報と同期してインターリーブすることもできます。したがって、コードの実行状態だけでなく、ソフトウェアハードウェアチェーン全体を通じて、強力な洞察を得ることができます。1つのプロセッサ上の発行タスクから、通信バスを介して、次に、第2のプロセッサ上の受信タスクに出力される。

当然のことながら、この技術はすべて、オンライントレーニングと技術サポートを含むサポートインフラストラクチャによってバックアップされ、お客様が構築しているものであれば、安全かつ時間通りに市場に投入されます。

技術データ:

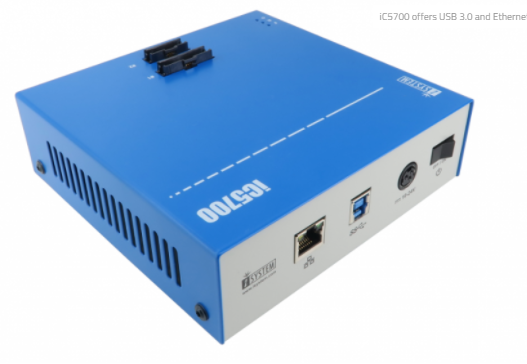

PCとの通信インタフェース
USB 3.0、10/100イーサネット

デバッグ信号有効入力電圧範囲
1.8V〜5.5V DC

トレースバッファサイズ
1GB

トレース帯域幅
パラレル・モードで最大250MHz、シリアル・モードで最大5Gbps

トレースポートのサポート
Nexus、ETM、HSSTP

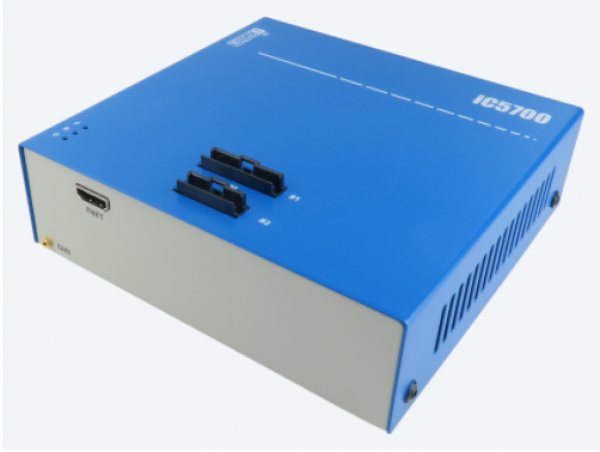

FNETインターフェース
1(最大10Gbps)、4まで拡張可能(IOM6ハブオプション)

サポートされるプロセッサアーキテクチャ
インフィニオンAURIX™
PowerArchitecture®
ルネサスRH850
ARM®Cortex™-M、Cortex™-AおよびCortex™-R
...その他

仕 様

〈デバッグ信号範囲〉
・ 1.8V〜5.5V DC
〈供給電圧〉
・ 10.0V〜24.0V DC
〈寸法〉
・ 155 x 155 x 65 mm
〈重量〉
・ 0.8 kg
〈ホストインターフェイス〉
・ USB 3.0、10/100イーサネット
〈アクセサリインターフェイス〉
・ FNET 10Gbps
〈サポートされているSoC〉
・ Infineon AURIX、
・ NXP、ST Powerアーキテクチャ
・ ルネサスRH850、R-CAR
・ ARM Cortex-M / A / R
・ XILINX Ultrascale +
・ NXP S32K
・ S32V234
