iC6000インサーキットエミュレータ

Share to Facebook Share to Twitter Share to Google Plus

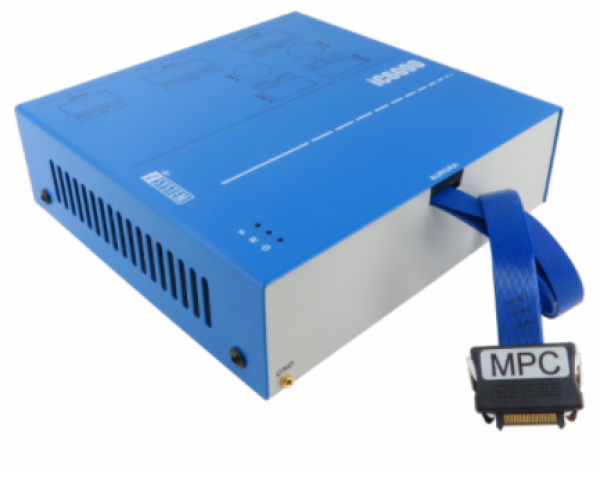

高度な32ビットマイクロコントローラに搭載された高速シリアル・インターフェースをサポートするように特別に設計されたiC6000は、最も困難なマルチコア・エンベデッド・ソフトウェア開発の課題に取り組むための開発ツールです。ザイリンクスで定義されたシリアルプロトコルAURORAインターフェイスを搭載したこのBlueBoxテクノロジは、最大15Gbpsの速度でトレースデータを抽出し、データのローカルバッファリングに8GBのSRAMを搭載しています。

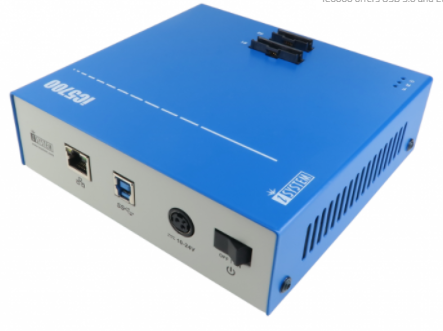

結果を開発用PCに効率的に配信するため、このツールはUSB3.0インターフェイスを備えています。アナライザ機能と高度なトリガ構成を備えたwinIDEAは、IOM5付属品で取り込まれたデジタル信号またはアナログ信号と同期したコード実行に深い洞察を提供します。

このデバイスは、非常に特殊な機能セットのため、RenesasのRH850およびPowerArchitectureベースの製品であるInfineon AURIX™(TriCoreベース)デバイスファミリにのみ適しています。

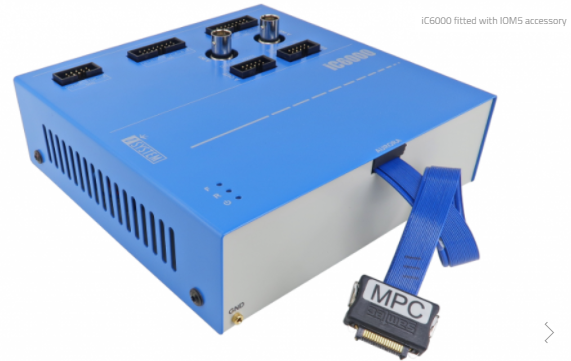

これまでのBlueBox技術と同様に、IOM5入出力モジュールを使用してiC6000を拡張することができます。その結果得られるシステムは、最大8つのデジタル信号と2つのアナログ信号をキャプチャし、winIDEA内のアナライザに表示されるトレースデータにスプライスされます。これらの困難なタイミング課題に対して、開発チームは、システムの周りの信号とそれらを生成する責任があるソフトウェアモジュールまたはオペレーティングシステムタスクとの関係をチェックすることができます。
さらに、IOM5は、別々に8つのデジタル出力と2つのアナログ出力を提供します。これらはwinIDEA IDEを介して直接制御することができ、ターゲットの組み込みシステム上で機能を起動することができます。さらに、isystem.connect SDKと一緒にスクリプトを作成して自動テストや信号生成を実行することで、ユースケースやテスト手順の検討を簡素化することができます。

仕 様

〈PCとの通信インタフェース 〉
・ USB 3.0、10/100イーサネット
〈デバッグ信号有効入力電圧範囲
・ 1.8V〜5.5V DC
〈トレースバッファサイズ〉
・ 8GB
〈トレース帯域幅〉
・ 最大15 Gbps
〈トレースサポート〉
・ オーロラ
〈サポートされるプロセッサアーキテクチャ〉
・ インフィニオンAURIX™
・ ルネサスRH850
・ PowerArchitecture®
