10M/100M/1G MES -マネージドイーサネットスイッチIPコアの販売開始

Share to Facebook Share to Twitter Share to Google Plus
2020年9月28日、ポジティブワン株式会社(本社・東京都渋谷区、スペイン本社・SoC-e社日本正規代理店)は、10M/100M/1G MES -マネージドイーサネットスイッチIPコアの販売開始いたします。

マネージドイーサネット スイッチ(ME S)IPコアは、すべてのポート間の連続転送を可能にするノンブロッキングクロスバーマトリックスを備えています。フレームの整合性チェックに関するイーサネット標準ポリシーを満たすストアアンドフォワードスイッチングアプローチを実装しています。スイッチは、転送する前に各フレームをバッファリングして検証します。それにもかかわらず、待ち時間はナノ秒オーダーに最小化されました。したがって、 ME S はイーサネットベースの産業用ネットワークを実装するのに最適なスイッチです。

ME S は3速(10/100/1000 Mpbs)スイッチIPで、IEEE 1588 V2トランスペアレントクロック機能をサポートします。この機能は、スイッチの通過に費やされた時間を考慮して、PTPイベントメッセージを変更します。このスキームは、ネットワーク全体の配信変動を補償することにより、時間配信の精度を向上させます。

さらに、 ME S は、各ポートに独立したハードウェアを使用することにより、IEEE 1588 V2ワンステップトランスペアレントクロックピアツーピア(P2P)機能もサポートします。この機能により、各リンクの滞留時間だけでなく遅延も補償できます。

ME SをSoC-e HSR-PRP スイッチ IPと組み合わせて使用すると、必要なポートにHSRおよびPRP機能を導入できます。HSRスイッチングアプローチはカットスルーです。したがって、この組み合わせにより、最大のパフォーマンスと標準との最大の互換性が提供されます。イーサネットPHYデバイスにMII / GMII / RGMIIネイティブインターフェイスを提供し、ザイリンクスIPと組み合わせて、他のインターフェイスの中でRMIIまたはSGMIIをサポートできます。また、MACベースのインターフェイスを備えていない他のIPコアのインターフェイスとして、AXI4-Streamをサポートしています。

ME S は、次のザイリンクスFPGAファミリでサポートできます。

・ 6シリーズ(Spartan、Virtex)
・ 7シリーズ(Zynq、Spartan、Artix、Kintex、Virtex)
・ ウルトラスケール(Kintex、Virtex)
・ Ultrascale +(Zynq MPSoC、Kintex、Virtex)

◆ザイリンクスVivadoツール用マネージドイーサネットスイッチIPコア

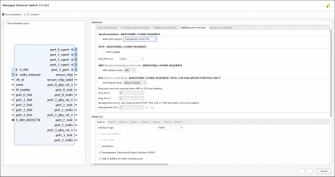

ME Sは、新しいザイリンクスVivadoツールを利用してFPGAデザインに簡単に統合できるように設計されており、グラフィカルユーザーインターフェイスでIPコアを使用し、IPパラメーターを簡単に設定できます。

マネージドイーサネット スイッチ IPコアの主な機能:

インターフェース
・ 全二重10/100/1000 Mbpsイーサネットインターフェイス
・ 半二重10/100 Mbpsイーサネットインターフェイス
・ 10 Gbpsイーサネットインターフェイス
・ 設定可能な3~32のイーサネットポート
・ MII/RMII/GMII/RGMII/SGMII/QSGMII/USXGMII物理層デバイス(PHY)インターフェイス
・ 各ポートでサポートされる異なるデータレート
・ 銅線および光ファイバーメディアインターフェイス:10/100/1000Base-T、100Base-FX、1000Base-X切り替え

・ 自動MACアドレスの学習とエージングを使用した動的MACテーブル(最大4096エントリ)
・ 静的MACテーブル(最大4096エントリ)
・ ジャンボフレーム管理
・ Ethertypeベースのスイッチング
・ 入力ポートのミラーリング
・ ブロードキャスト/マルチキャストストームプロテクション
・ ポートごとのレート制限(ブロードキャスト、マルチキャスト、ユニキャストトラフィック)
・ 時間同期

・ IEEE 1588v2ステートレストランスペアレントクロック機能(P2P -レイヤー2 / E2E -レイヤー2)
・ SoC-e IEEE 1588 IPコア(1588Tiny、PreciseTimeBasic)に対応
・ 交通管理

・ マルチキャストフレームフィルタリング
・ スイッチングポートマスク:フレームの具象ポートへのユーザー定義の転送
・ ポートベースのVLANサポート
・ QoS
・ 優先度(PCP-802.1p、DSCP TOS、Ethertype)
・ IEEE 802.1X EAPOLハードウェア処理

DSA(Distributed Switching Architecture)のタグ付け:DSAを使用する理想的なケースは、イーサネットスイッチが「スイッチタグ」をサポートする場合です。これは、スイッチが特定のポートとの間で受信したイーサネットフレームごとに特定のタグを挿入して、管理インターフェースの理解が可能です。

・ MDIO、UART、AXI4-LiteまたはCoE(Configuration-over-ethernet)管理インターフェイス
・ Configuration-over-Ethernet(COE):CPUに接続する同じイーサネットリンクを介した内部レジスタへのフルアクセス
・ ドライバーはIPコアの購入時に提供されます
・ 冗長プロトコル

・ RSTP(ソフトウェアスタックが必要)
・ RSTPのハードウェアサポート
・ IPコアとともに提供されるLinux用の参照RSTPスタック
・ Posix互換RSTPスタックが利用可能
・ MRP(ソフトウェアスタックは不要)
・ リングマネージャー(MRM)
・ リングクライアント(MRC)
・ DLR(ソフトウェアスタックは不要)
・ ビーコンベースのノード
・ スーパーバイザノード

その他のザイリンクス/ Avnet / SoC-e /ボードについては、評価用に期間限定のIPコアを提供できます。
