IoT対応12アナログチャネル変換小型USBモジュール販売開始

Share to Facebook Share to Twitter Share to Google Plus

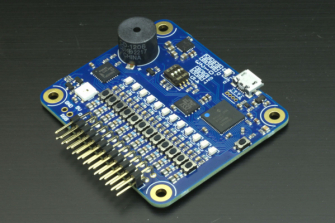

2021年8月10日、ポジティブワン株式会社(本社:東京都渋谷区)は、IoT対応12アナログチャネル変換小型USBモジュールの販売を開始いたします。

物理的なスイッチやボタンを使用して独自のUSBコントロールパネルを構築することを可能にするために設計されています。スイッチ、プッシュボタン、ポテンショメータなどのさまざまな抵抗センサーを読み取るための12のアナログチャネルを備えています。入力の各ペアは、一部のロータリーボタンで使用される直交エンコーダを監視するように構成することもできます。単純なDuPontケーブル(ジャンパーケーブル)を使用して、それらをヘッダーピンに接続します。RGB LEDを有し、モデルWS2812B、WS2812C、SK6812、WS2811とSK6812RGBWと互換性があり150「スマート」RGBのLEDをドライブすることができます。これらのLEDはコードから直接駆動できます。

スタンドアロンのライトシーケンスを自動的に再生します。そのだけでなく、ビープ音ことができる小さなブザーを持っているだけでなく、簡単な曲を演奏します。

USBコントロールパネルを作成したい場合は、たとえば、ボタンとポテンショメータ(https://www.positive-one.com/en/products/board-computer/Yocto-Knob.html)、直交デコーダー用(https://www.positive-one.com/products/Yocto-PWM-Rx.html)、光信号用(https://www.positive-one.com/products/Yocto-Color-V2.html)、音声信号用などです。しかし、ある程度実質的なコントロールパネルを構築したいと思うとすぐに、同じエンクロージャーにインストールするUSBモジュールがたくさんあることが指摘されました。そこで、およそ5x6cmのダブル幅のボードを開発することにより、コントロールパネルを設計するときに役立つ可能性のあるモジュールのすべての機能を提供します。

◆アナログ入力/直交デコーダ
12個のanButtoはボタンやポテンショメータを接続できる入力できます。アナログ入力の各ペアを直交デコーダ入力に変換できます。このタイプのデコーダは、フリーレンジのロータリーノブによく使用されます。したがって、12個のボタン入力または6個のデコーダー、あるいは6個のボタン入力と3個のデコーダーなどの任意の中間の組み合わせを選択できます。技術的な理由から、入力がanButtonまたはquadratureDecoderのどちらに割り当てられるかを決定する構成は 、ボード上のマイクロスイッチを使用してハードウェアレベルで実行されます。

これらの入力には、十分に高密度で広く利用可能な唯一のタイプのコネクタであるため、2列の角度付きヘッダーを使用することにしました。したがって、デュポンケーブルが必要です。

◆LED RGB
1 RGB LEDが付いていますが、また、モデルのWS2812B、WS2812C、SK6812、WS2811、あるいはSK6812RGBWと互換性がある限り、150個の追加のスマートのLEDをドライブすることができます。例えば、Adafruitから既製のLEDパネルを見つけることができます。自律的なライトアニメーションを作成できます。注:YColorLed関数を使用してRGB LEDを駆動することに慣れている場合、この関数が使用できませんしたがって、代わりにYColorLedCluster関数を使用する必要があります。

◆ブザー
ブザーあなたが確認ビープ音を発行することができる機能を、あるいは再生するためにいくつかの非常にシンプルです。

USBハブを追加することなくが、制御コンピュータ。コントロールパネルを作成する場合に非常に役立つことを願っています。結論として、Yocto-MaxiKnobの使用法のいくつかを説明する小さなビデオを用意しました。


・ USBコネクタ:マイクロB
・ 幅:58mm、長さ:50mm、重量:18g
・ チャネル:0 ... 12アナログ。/ 0 ... 6求積法
・ サポートされているRGBLED:WS2812B、WS2812C、SK6812、WS2811
・ サポートされているRGBWLED:SK6812RGBW
・ LEDの最大数:150
・ IEC 61140に準拠した保護クラス:クラスIII
・ 通常の動作温度:5 ... 40°C
・ 拡張作動温度1:-20 ... 70°C
・ サポートOS:Windows(PC + IoT)、Linux(Intel + ARM)、macOS、Android
・ API / SDK /ライブラリ:C ++ Obj-C C#VB.NET UWP Delphi Python Java Android LabVIEW
・ API / SDK /ライブラリ(TCPのみ):Javascript Node.js PHP
・ RoHS準拠:RoHS III(2011/65 / UE + 2015/863)
