自由電子レーザーの多数の機器をフェムト秒のジッタークロック信号と同期して安定転送可能な高速光トランスミッタ機器「Libera Sync」の販売開始

Share to Facebook Share to Twitter Share to Google Plus
2021年12月17日、ポジティブワン株式会社(本社:東京都渋谷区:スロベニアに本社があるInstrumentation Technologies Company社日本総代理店)は、Instrumentation Technologies Company社の高速光トランスミッタ機器「Libera Sync」の販売を開始いたします。

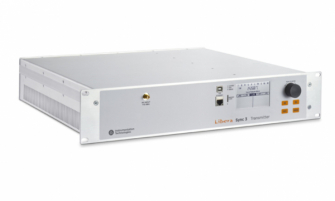

Libera Sync高速光トランスミッタ機器により、マシン上の多数の機器をフェムト秒のジッタークロック信号と同期して駆動できます。Libera Syncは、低位相ドリフトを備えた長距離のポイントツーポイントリンクを提供し、機器と他のマシンサブシステム間のより良い同期を可能にします。両方のパフォーマンスパラメータ(追加のジッター、長期安定性)は、マシンの全体的なパフォーマンスに強い影響を与えます。

◆利点
・ 業界標準の2U19フォームファクタ
・ 最適な動作点で動作するハイエンドの電子および光学部品を使用することで達成される高い信頼性
・ ユニット内の制御された環境を維持するために特別に設計された堅牢な機械的レイアウト
・ 一度調整されると、それは機械の自立した不可欠な部分

◆ニーズへの対応
新しいLibera Sync 3 CW基準クロック転送システムは、最新の第4世代光源の厳しい要求を満たすために特別に設計されています。

このシステムは、スイスFEL、パウル・シェラー研究所(PSI)などの共同開発されたものです。このシステムは、Instrumentation Technologies Company社によって、計装技術で製造・試験され、その後PSIに設置されました。

自由電子レーザー(FEL:自由電子のビームと電磁場との共鳴的な相互作用によってコヒーレント光を発生させる方式)は、装置全体で高性能な同期をとることが要求されます。この同期の中で非常に重要な要素が基準クロックの転送システムです。
ジッターと長期位相安定性の観点から,1 日当たりジッター 10 fs 以下,位相安定性 40 fs 以下というのが一般的な要求です。光キャリアの連続波(CW)変調に基づき、位相検出と安定化を無線周波数(RF)領域で行えます。

◆システム概要
Libera Syncユニットペアで利用します。送信機と受信機で構成され ユニットは、2本の光ファイバーリンクで接続されています。2本の光ファイバーリンクを使用することで、光学的な 主にレイリー後方散乱による制約があるため の効果がある[4]。1本のファイバーは低ノイズの転送に使用されます。信号と、低ドリフトの基準信号の伝送に使用されます。この組み合わせにより、超低 ジッターを低減し、ドリフトを低減します。
システム制御アーキテクチャは、2つの独立したマイクロプロセッシングユニット、リンクの低レベルの制御と監視を行います。もう一つは、ユーザーインターフェースとハイレベルの管理です。診断が可能であり、堅牢で信頼性の高いシステムです。
低レベルの組み込みソフトウエアの特徴はステー ロックするためのマシンとして、完全に自動化可能です。起動時に特定し、計算し、設定します。リンクの動作点を設定し、様々な動作を開始します。レギュレーション・ループを順次構築しています。

ローレベル、ハイレベルともにシステムは 診断装置が充実しており、あらゆるものを監視しています。リンクの安定性から環境条件まで ユニット内外の すべてのパラメータは ローカル・ディスプレイまたはイーサネット経由でアクセスできます。インターフェイスを備えています。

◆Instrumentation Technologiesについて
Liberaの装置は、Instrumentation Technologies Companyによって開発・製造されています。1998 年に設立された同社は、ガレージベースのスタートアップから、Libera および Red Pitaya 製品で知られる確立された企業へと成長し、バイオセンサー、計測器、プロセス制御のためのセンターオブエクセレンス (COBIK) を立ち上げました。

アクセラレータコミュニティでは、Libera(リベラ)として知られています。技術革新、品質、信頼性、すべてにおいて、優れていると評価されています。Libera製品は、ハードウェアと ソフトウェアを強力な測定器に変えて 様々なビームパラメータを測定します。これらの測定は、粒子加速器の性能を最適化するためにフィードバックループで使用されます。加速器によってニーズは異なります。しかし、Liberaの装置は再構成可能でモジュール化されているため、様々なエンドユーザーの要求に対応することができます。
