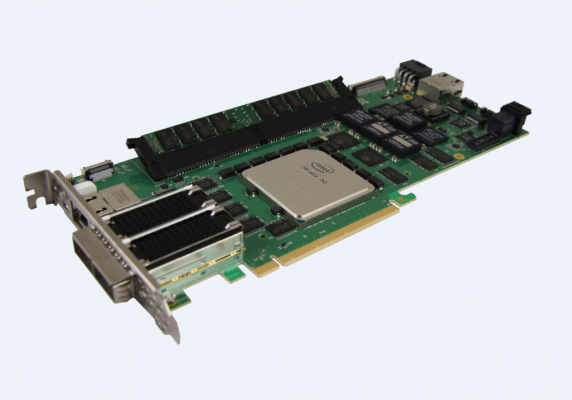

Stratix10GXボードは、Stratix10GXFPGAをベースにしています。このデバイスは、高いトランシーバ帯域幅とコアファブリックパフォーマンスを必要とするPFGAアプリケーション向けに最適化されています。ユーザーのメモリニーズを最適化するために、ボードはオンボードメモリと外部メモリカード、DDR4またはQDRIIタイプ、またはミックスメモリを提供します。◆メリットと機能
・ Intel Stratix10GX2800KLEFPGAを使用したフルハイトPCIeボード
・ アクセラレーションおよび低遅延アプリケーション向けに設計
・ PCIe Gen3 x16
・ DDR4およびQDR2 +と互換性のある4つの独立したメモリバンク
・ 4 QSFP-DDオプティカルケージ、10/25/40/100 GbE
・ ボード管理コントローラー（BMC）
・ ストレージソリューション用の3つのUltraportSlimSASコネクタ
Stratix10ファミリは、最新のFPGAファミリの1つであり、Intelによって開発された最も高性能な製品です。前例のない2倍のパフォーマンス、最大70％の低消費電力（低消費電力につながる）、最大1,020万のLE、および最高レベルのシステム統合を実現するインテル（R）Stratix10プロセッサは、次世代に対応する独自の位置付けを備えています。最も要求の厳しいアプリケーションでの高性能システム。この半導体デバイスは、最高のトランシーバー帯域幅とコアファブリックパフォーマンスを必要とするFPGAアプリケーション向けに最適化されています。PCIExpressとして最も知られているPeripheralComponent Interconnect Expressは、高速シリアルコンピュータ拡張バスの標準です。IntelStratix10FPGAに追加されたこれにより、ボードを迅速かつ効率的にすることができます。
FPGA（フィールドプログラマブルゲートアレイ）は、大容量のロジックおよびメモリストレージを提供するために使用されます。
Stratix（R）10GXPCIeボードは、メモリ（オンボードおよび外部、DDR4またはQDRII +）、PCB、HDMI、CPU、JTAG、FPGA、PCIe、スイッチ、電源、高速トランシーバーを所有しており、Stratix 10GXフルハイトプロファイルボードは、市場のさまざまなサーバーやシャーシ、および組み込みアプリケーションのカスタムラックシステムに適合するように設計されています。

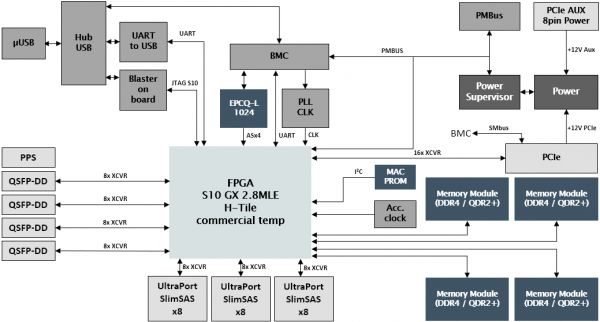

◆Intel Stratix10FPGA搭載PCIExpressボード（pressGXS10-FH800GStratix 10GX）仕様FPGA構成
- Stratix10GX、Hタイル
- JTAG、UART、およびBMC用のUSB2.0マイクロコネクタ
- 1xNORフラッシュ1GBクアッドSPIFPGAAS構成
メモリ
- ミックスメモリタイプDDR4またはQDRIIを備えたオンボードメモリモジュール
- 0～4バンクDDR4、各8Gバイト、x72ビット、最大2400MT / s
- 0～4バンクQDRII +各576Mビット、x36ビット、最大550MHz
通信インターフェース
- PCI Gen3 x16
- 4x QSFP-DDオプティカルケージ（4 x 8 XCVR：XCVRリンクごとに28 Gb / s対応）
- QSFP28トランシーバーと互換性のあるQSFP-DD
- 3xウルトラポートスリムSASコネクタ（NVMeインターフェイス対応、SFF-8654、1インターフェイス28 Gb / s対応8XCVR）
- 動作範囲： 0°C～40°C
- 保管温度範囲： 0°C～70°C
- ボードの寸法： 254mm x 111.15mm
電源
- 最大200W、カスタム1スロットPCIeパッシブヒートシンク付き
- PCIeスロットと8ピンATXエターナルコネクタ（追加電源）を搭載
その他のリソース
- プログラム可能なPLL発振器（Si5342およびSi5344）、メモリとトランシーバーのクロック周波数を管理するための0.0001 MHz～750MHzの出力クロック周波数
- 高精度発振器、クロック精度20MHz-Precision Time Protocol（PTP）IEEE1588の0.05ppm
- PPS用の1つの同軸コネクタ（1秒あたりのパルス数）
- Max10 USB Blasterオンボード、UART over USBインターフェース
- 監視、NORフラッシュおよびクロックプログラミング用のボード管理コントローラー（BMC）
- PMBus
標準とコンプライアンス
- RhoHS / REACH準拠
- UL認定
- ISO9001施設
対象となる市場には、データセンターとクラウドコンピューティング、セキュリティ、ハイパフォーマンスコンピューティング、軍事と防衛、放送とビデオが含まれます。

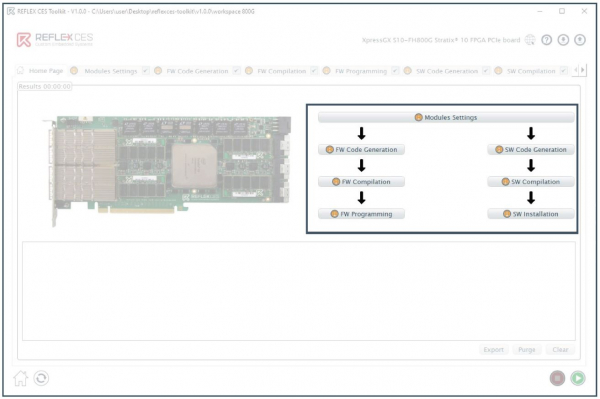

◆REFLEX CES Toolkitを使用すると、ボードの使用をすばやく簡単に開始可能REFLEX CES Toolkitは、XpressGXS10-FH800Gボードに付属しています。

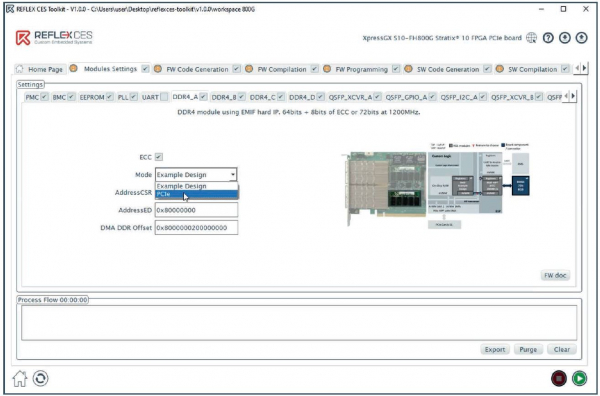

ユーザーは、デザインをすばやく構成してから、ボードをプログラムして、使用可能なすべてのインターフェイスをテストできます。Toolkitは、グラフィカルインターフェイスを介してユーザーが選択したIPおよびテストモジュールを含む、完全なHDLプロジェクトを生成します。
◆REFLEX CES社について
2000年以来、REFLEX CES社は高密度FPGAと組み込みプロセッサをベースにした高速ボードと堅牢なシステムソリューションの設計と製造を行ってきました。最先端のFPGA技術に関する豊富な経験を持ち、常に市場とトレンドの最前線にいます。REFLEX CES社は80人以上の従業員を雇用し、フランス（パリ）に拠点を置いています。高度なスキルを持つエンジニアのR&Dチームは、ハードウェア、ファームウェア、ソフトウェア、メカニクス、CAD、シグナルの完全性に関する専門知識により、中堅から高度に複雑なボードとシステムの設計に注力しています。「France Relance（フランス再興）」計画を通じてフランス政府によってサポートされています。
