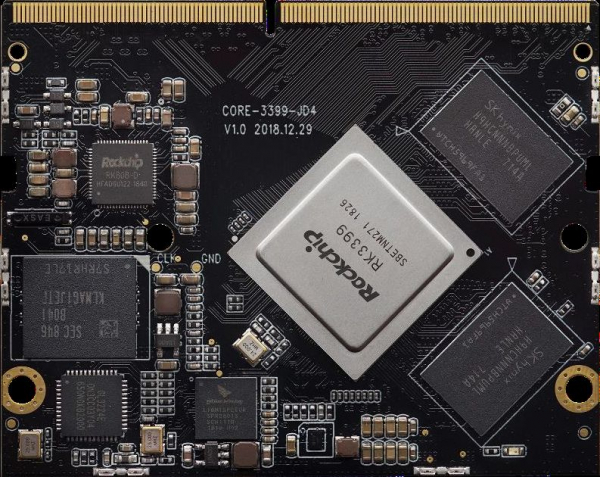

POC-DIMM-RK3399-Fシステムオンモジュール

Share to Facebook Share to Twitter Share to Google Plus

仕 様

〈プロセッサ〉
・ Rockchip RK3399(28nm HKMGプロセス)
・ 最大1.8GHzの6コアARM 64ビットプロセッサ
・  Big.Littleアーキテクチャ、デュアルコアCortex-A72およびクアッドコアに基づく
・ 独立したNEONコプロセッサを搭載したCortex-A53
〈GPUおよびハードコーデック〉
・ ARM®Mali-T860 MP4クアッドコアGPU
・ OpenGL ES1.1 / 2.0 / 3.0 / 3.1、OpenVG1.1、OpenCL、DX11
・ AFBC(フレームバッファ圧縮)をサポート
・ VPU
・ 4K VP9および4K 10ビットH265 / H264ビデオデコードをサポート、最大60fps
・ 1080 Pマルチフォーマットビデオデコーディング(WMV、MPEG-1/2/4、VP8)
・ 1080Pビデオコーディング、サポートH.264、VP8フォーマット
ビデオポストプロセッサ、インターレース解除、ノイズ除去、エッジ/ディテール/カラーの最適化
〈メモリ〉
・ RAM 2GB LPDDR4(2GB / 4GB)
〈ストレージ〉
・ 16GB高速eMMC 5.1(16GB / 32GB / 128GB)
・ TFカード拡張ストレージをサポート
・ サポートM.2 PCIe M-KEY拡張NVMe SSD
・ NPU
・ オンボードAIニューラルネットワークプロセッサSPR2801S:最大2.8 TOPS、最大5.6Tops、9.3Tops / Wの超高効率までのコンピューティングパワー
・ PLAI(PyTorch)およびMDK(Caffe)モデルトレーニングツールをサポート
・ フォローアップサポートTensorFlow
・ サポート画像分類モデルVGG-16(GNet1)、GNet18およびGnetfc
・ 支持対象検出モデル:SSD(VGGベース)
〈プリフェラル〉
・ イーサネット10/100/1000 Mbpsイーサネットインターフェース(RJ45)
・ WiFi SDIO3.0を介してWiFiとBluetoothを拡張する
〈ディスプレイ〉
・ 1×HDMI 2.0、4K @ 60Hz出力およびHDCP 1.4 / 2.2をサポート
・ 1×MIPI-DSI、シングルチャンネル1080P @ 60fps出力をサポート
・ 1×eDP 1.3(10.8Gbpsで4レーン)
・ 1 x DP 1.2(DisplayPort)、4 K @ 60 Hz出力をサポート
・ デュアルスクリーン同一ディスプレイ/デュアルスクリーン差動ディスプレイをサポート
〈オーディオ〉
・ 1×HDMI 2.0オーディオ出力
・ 1 x SPDIF、オーディオ出力用
・ 音声出力および入力用に2 x I 2 S
〈カメラ〉
・ 2x MIPI-CSIカメラインターフェース
(内蔵デュアルISP、最大サポートシングル13Mピクセルまたはデュアル8Mピクセル)
・ USB 2 x USB2.0ホスト、1 x USB3.0 Type-C
・ I2C×8、SPI×5、UART×5、ADC×4、PWM×3、GPIO×107、PCIe×1、I2S×2(8ウェイデジタルマイクアレイ入力対応)
〈電源〉
・ DC入力電圧5V
〈OS /ソフトウェア〉
・ Android
・ Linux + QT
・ Ubuntu
〈ソフトウェア〉
・ PLAI(PyTorch)およびMDK(Caffe)モデルトレーニングツールをサポート
・ フォローアップサポートTensorFlow
・ サポート画像分類モデルVGG-16(GNet1)、GNet18およびGnetfc
・ 支持対象検出モデル:SSD(VGGベース)
〈サイズ〉
・ 69.6mm×55mm
〈基板補足〉
・ コアボード金指(SODIMM 260P、0.5mmピッチ)
・ 10層ボードデザイン
