SDEV908GZ60開発ボード

Share to Facebook Share to Twitter Share to Google Plus

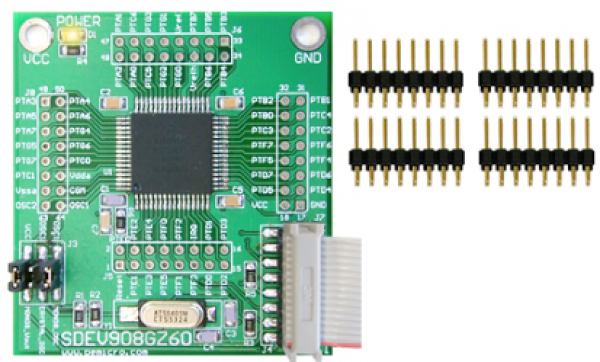

SDEV908GZ60は、MC68HC908GZ60の低コスト開発ボードです。SDEV908GZ60にはMON08デバッグヘッダがあり、PEmicroのハードウェアインタフェースの1つからMC68HC908GZ60プロセッサのデバッグとプログラミングが可能です。SDEV908GZ60ボードには、ワイヤラップヘッダと回路図が含まれています。

仕 様

・ 常駐MC68HC908GZ60プロセッサ
・ MON08 Cyclone、MON08マルチリンク、またはUSB MON08マルチリンク からのデバッグとプログラミングを可能にするデバッグヘッダ
・ リセット直後にモニタモードに入るために必要なポートピンを含む、すべてのプロセッサピンへの完全なアクセス(ワイヤラップヘッダを含む)
・ PEmicroのasm /デバッグ/プログラミングソフトウェア(無償でダウンロード可能)
クロックソースは、PEmicroインタフェースケーブル、オンボードクリスタルからのものでも、ユーザーが駆動できるものでもかまいません
・ 電源は、PEmicroインタフェースケーブルまたはユーザが提供可能
・ プロトタイピング領域に埋め込むのに最適な小型サイズ
・ 回路図が囲む
・ ボードの寸法:2.3 "x 2.125"
・ このボードは、ユーザーが独自の68HC08デザインを基にした素敵なプラットフォームを提供します。このデザインには、インサーキットデバッグとプログラミングが必須である設計に不可欠なMON08デバッグヘッダーが組み込まれています
・ PEmicroハードウェアインターフェイスとソフトウェアとともにSDEVボードを含む開発キットがあります

開発と生産プログラミングからのPEmicroの推奨ハードウェアインタフェースはCycloneです。
