SDEV908SR12 SDEV908SR12開発ボード

Share to Facebook Share to Twitter Share to Google Plus

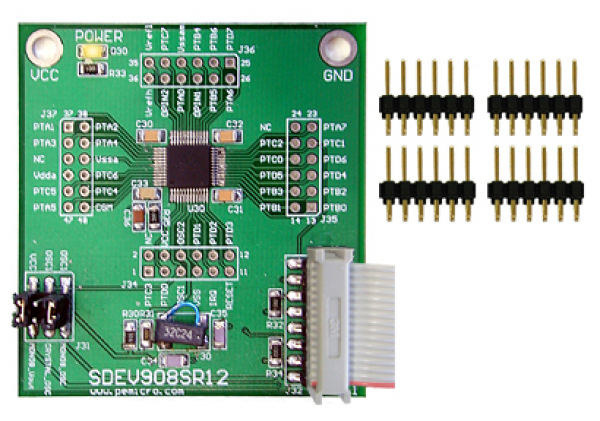

SDEV908SR12はMC68HC908SR12の低コスト開発ボードです。
SDEV908SR12にはMON08デバッグヘッダがあり、PEmicroのハードウェアインタフェースの1つからMC68HC908SR12プロセッサのデバッグとプログラミングが可能です。SDEV908SR12ボードには、ワイヤラップヘッダと回路図が含まれています。

仕 様

特徴:
常駐MC68HC908SR12プロセッサ
MON08 Cyclone Pro、MON08マルチリンク、またはUSB MON08マルチリンク からのデバッグとプログラミングを可能にするデバッグヘッダ
リセット直後にモニタモードに入るために必要なポートピンを含む、すべてのプロセッサピンへの完全なアクセス(ワイヤラップヘッダを含む)
PEmicroのasm /デバッグ/プログラミングソフトウェア(無償でダウンロード可能)
クロックソースは、PEmicroインタフェースケーブル、オンボードクリスタルからのものでも、ユーザーが駆動できるものでもかまいません
電源は、PEmicroインタフェースケーブルまたはユーザが提供することができます
プロトタイピング領域に埋め込むのに最適な小型サイズ
回路図が囲まれています
ボードの寸法:2.3 "x 2.125"
このボードは、ユーザーが独自の68HC08デザインを基にした素敵なプラットフォームを提供します。このデザインには、インサーキットデバッグとプログラミングが必須である設計に不可欠なMON08デバッグヘッダーが組み込まれています。
