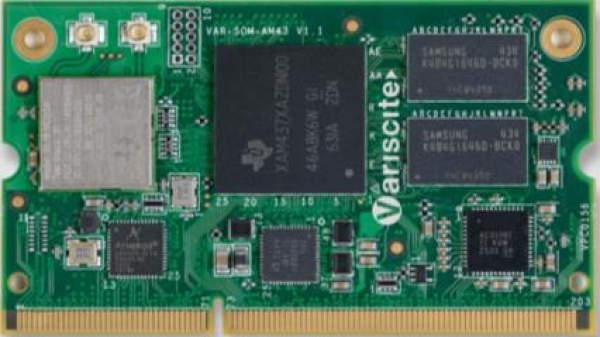

POC-DIMM-AM437x-V

Share to Facebook Share to Twitter Share to Google Plus
テキサスインスツルメンツ(TI)の1GHz Sitara™AM437xARM®Cortex™-A9プロセッサを、200MHzのクワッド200MHzリアルタイムプログラマブルユニット(PRU)と豊富な2D / 3Dグラフィックスアクセラレータでサポートしたシステムオンモジュールです。
クワッドPRUは、メインCortex CPUからのリアルタイム処理をオフロードし、決定論的タスクを管理し、専用の産業プロトコルをサポートするのに理想的です。産業接続性と並んで、PRUは、オートメーション、ロボット、コントローラ、HMIおよび他の産業分野をターゲットにした製品に最適なソリューションです

仕 様

〈プロセッサ〉
・ Sitara™AM437x(AM4376、AM4377、AM4378、AM4379)
・ 最大1000MHzのARM®Cortex™-A9 32ビットRISCマイクロプロセッサへの高性能
・ NEON™SIMDコプロセッサとベクタ浮動小数点(VFPv3)コプロセッサ
・ SGX530グラフィックスエンジン
・ 4 x 200MHz 32ビットRISCコプロセッサプログラマブルリアルタイムユニット(PRU)
〈メモリ〉
・ 最大1 GB DDR3 RAM
〈ストレージ〉
・ 最大32GBのeMMCストレージ
・ ストレージメモリ/ブート用の最大512MBのNANDフラッシュ
〈ディスプレイ〉
・ LCDディスプレイ最大1400x1050パラレル、24ビットRGBインタフェース
・ 静電容量式タッチパネルと4/5線式抵抗式タッチパネルインターフェース
〈プリフェラル〉
・ オンボード10/100/1000 MbpsイーサネットPHY
・ 2番目の10/100/1000 MbpsイーサネットRGMIIインターフェイス
・ オプションのMIMOを搭載した認定済みWLAN(802.11 a/b/g /n)モジュール
・ CSA2をサポートするBluetooth 4.1 / BLE
・ USB:
   - PHYを内蔵した1 x USB 2.0ホスト
   - PHYを内蔵した1 x USB 2.0 OTG
・ 2 x CANバス
・ シリアルインタフェース(4xSPI、3xI2C、5xUART、HDQ / 1-Wire、QSPI)
・ カメラ入力、12ビット
〈オーディオ〉
・ 1 xステレオライン入力
・ 1 xステレオライン出力
・ 1 xステレオデジタルマイク入力
・ 1 xステレオアナログマイク入力
・ マルチチャネルオーディオシリアルポート(McASP)
・ 8 x ADC - 入力
・ バックライトPWM
・ 3.3V単一電源
〈サイズ〉
・ 67.6mm x 38.6mm x 3mm DDR3 SODIMM 204ピンフットプリント
