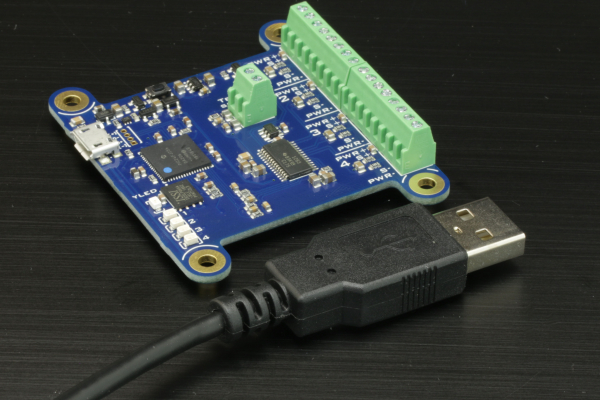

POC精密な類似物/デジタルコンバータ小型USBモジュール(TI ADS1263、REF3425搭載)

Share to Facebook Share to Twitter Share to Google Plus
高精度の差動電圧測定を実行する精密な類似物/デジタルコンバータです。4つの差別的な入力を提供し、総当り戦ループにおいて測られます。それは、管理された4.7Vの電力供給を提供します。入力はUSB地面から電気的に絶縁されません、しかし、入力は地面と4.7Vの供給の間で自由に浮くことができます:各ペアの2つのワイヤーの電圧違いだけは、慎重な価格に衝撃を与えます。
FIRフィルタ(それは1uVよりよく感度を考慮に入れます)で、処置は正確な電圧参照と結合されて、32ビットのA/Dによって実行されます。装置はビルトイン温度センサー(それは内部や外部のNTCでありえます)を含んで、処置価格と温度の上で自主的な計算を実行することができます。これは、たとえば電気化学的ガスセンサーから出力信号を測ることを理想的にします。

装置はUSBで即時の読書を提供して、USBによって再びつながれるとき後の検索のために装置内部のフラッシュで処置を保存することもできます。

仕様概要

〈外部接続〉
・ USBコネクタ:マイクロB
〈サイズ〉
・ 幅:58.3mm
・ 長さ:50mm
〈重さ〉
・ 15g
〈チャンネル数〉
・ 4
〈チップセット〉
・ テキサスADS1263、REF3425
〈リフレッシュ・レート〉
・ 2または7Hz
〈入力インピーダンス〉
・ 40M
〈測定レンジ〉
・ -2000...+2000mV
〈正確さ〉
・ 1uV、0.05%
〈感度〉
・ 0.5uV
〈IEC保護クラス〉
・ クラスIII
〈動作温度〉
・ 5...40°C
・ -30...85°C
〈RoHS〉
・ RoHS III(2011/65/UE+2015/863)
