J-Link Measurement+Patch Adapter

  • メーカー: Segger
Share to Facebook Share to Twitter Share to Google Plus
J-Link測定+パッチ・アダプタ
J-Link Measurement + Patch Adapterは、すべてのデバッグ信号のテストポイントを提供し、テストプローブに簡単にアクセスできるようにし、J-Linkと標準のデバッグコネクタを提供しないターゲット間の配線をカスタマイズできます。

仕 様

J-Link Measurement + Patch Adapterは、すべてのデバッグ信号にテストポイントを提供し、テストプローブに簡単にアクセスできるようにします。J-Linkデバッグプローブの標準20ピン0.1インチソケットとターゲット側の標準20ピン0.1インチヘッダーがあり、J-Linkとデバッグケーブルの間に1:1接続を維持して直接挿入することができますすべてのデバッグ信号の 柔軟性を高めるために、ピン1のVTrefとピン19のターゲット電源電圧は、2つのジャンパによって中断することができます。

J-Link Measurement + Patch Adapterを使用すると、多くのJ-Linkアダプタの1つで既に対処されている標準のデバッグコネクタを提供しないJ-Linkとターゲット間の配線を簡単にカスタマイズできます。J-Linkとターゲット間の配線は、J-Link Measurement + Patch Adapterに同梱されている色付きのジャンパー線を使用して行われます。

含まれるもの:

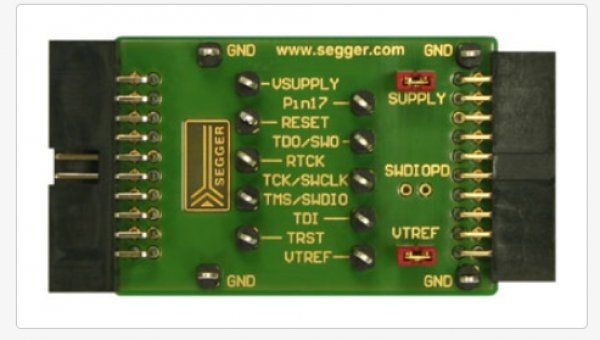

・ 測定アダプタボード

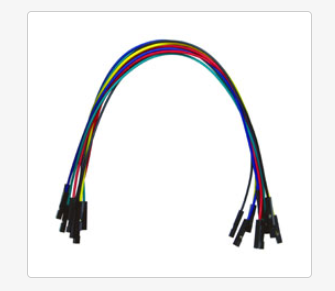

・ マニュアルセットアップ用の10本のジャンパ線
