SDEV908AB32開発ボード

Share to Facebook Share to Twitter Share to Google Plus
SDEV908AB32は、MC68HC908AB32用の低コスト開発ボードです。

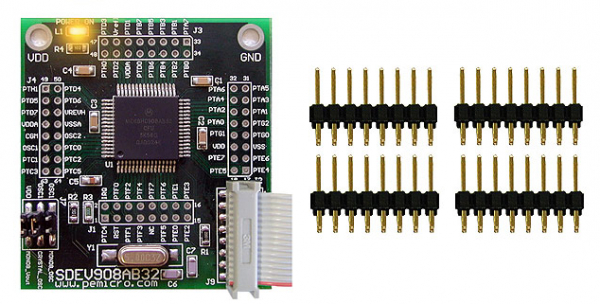

SDEV908AB32には、P&Eのハードウェアインタフェースの1つからMC68HC908AB32プロセッサのデバッグとプログラミングを可能にするMON08デバッグヘッダがあります。SDEV908AB32ボードには、ワイヤラップヘッダと回路図が含まれています。

仕 様

・ 常駐MC68HC908AB32プロセッサ
・ MON08 Cyclone Pro、MON08マルチリンク、またはUSB MON08マルチリンク からのデバッグとプログラミングを可能にするデバッグヘッダ
リセット直後にモニタモードに入るために必要なポートピンを含む、すべてのプロセッサピンへの完全なアクセス(ワイヤラップヘッダを含む)
・ P&Eのasm /デバッグ/プログラミングソフトウェア(無償でダウンロード可能)
・ クロックソースは、P&Eインタフェースケーブル、オンボードクリスタルからのものでも、ユーザーが駆動できるものでもかまいません
・ 電力は、P&Eインタフェースケーブルまたはユーザによって提供されてもよい
・ プロトタイピング領域に埋め込むのに最適な小型サイズ
・ ボードの寸法:2.3 "x 2.125"

このボードは、ユーザーが独自の68HC08デザインを基にしたプラットフォームを提供します。このデザインには、インサーキットデバッグとプログラミングが必須である設計に不可欠なMON08デバッグヘッダーが組み込まれています。

P&Eハードウェアインターフェイスとソフトウェアと共にSDEVボードを含む開発キットがあります。

P&Eの推奨される開発および生産プログラミングのハードウェアインターフェイスはCyclone Proです。
