POC-DIMM-i.MX51-K(小型CPUモジュール)

Share to Facebook Share to Twitter Share to Google Plus

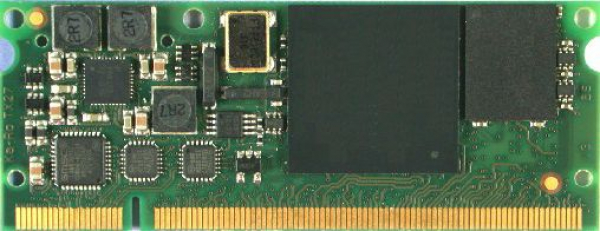

68mm x 26mm x 4mmのNXP i.MX515搭載SODIMM小型システムオンモジュールです。
NXP i.MX51 ARM Cortex-A8を使用した生産品質SoM

NXPの強力なi.MX515マルチメディアプロセッサを搭載した68mm x 26mm SODIMMフォーマットのシステムオンモジュールで、Neon VFPユニット付き800MHz ARM Cortex-A8コア、OpenGL ES 2.0を搭載したグラフィックシステム、オンチップイーサネット、専用ビデオコーデック、そして幅広い接続性を提供します。TWindows CE 6.0およびLinux 3.0ボードサポートパッケージを備えています。Windows Embedded Compact 7ボードサポートパッケージも利用できます。

仕 様

〈プロセッサ〉
・ NXP i.MX51 i.MX515
・ ARM Cortex-A8 ネオンSIMD VFP
・ プロセッサクロック最大(MHz) 600/800
・ コプロセッサ ビデオ、グラフィックス 720pデコード、D1エンコード、Open GL ES 2.0
・ 浮動小数点 ARM Cortex-A8ネオンVFP

〈メモリ/ストレージ〉
・ SDRAM(MB) 128 mDDR400
・ NANDフラッシュ(MB) 128
〈プリフェラル〉
・ UART(RS232) 3(1 **) ベースボード上の1x D-SUB 9および1x 10ピンヘッダー
・ Ethernet 10/100 BaseT 1(モジュール上のPHY)
・ I2Cインタフェース 1
・ LCDコントローラ 1(280x768@24 bpp)
・ 付属のLCD 640×480(オプションの640 x 480 5.7 "タッチスクリーン)
・ SSP(同期シリアルAC97、I2Sを含む) 2(オンヘッダ)
・ IrDA(赤外線) 1
・ SDカード/ SDIO(4ビット) 2(ベースボード上の2つのSDカードレセプタクル)
・ 1-Wireインタフェース 1
・ USBホスト 2.0("A"型ソケット)
・ USBクライアント
・ USB OTG 2.0(「マイクロAB」型ソケッ)
・ SPI 1
・ PWMコントローラ 1
・ キーパッド 5x5
・ JTAG 1(ベースボード上の20ピンヘッダ)
・ オーディオ **(ベースボード上のコーデック)
・ タッチスクリーンインタフェース **(ベースボード上に実装)
・ RTC 1 DS1339
・ PAL / NTSC TV出力 1(ヘッダ経由)
〈その他〉
・ -20〜+ 70℃/ -40〜+ 85℃
・ 寸法 68×31mm
・ コネクタ SODIMM200
〈OS〉
・ Windows CE 6.0
・ Windows Compact 7
・ Linux(利用可能な2.6.31および3.0 BSP)
