POC-DIMM-i.MX53-K(小型CPUモジュール)

Share to Facebook Share to Twitter Share to Google Plus

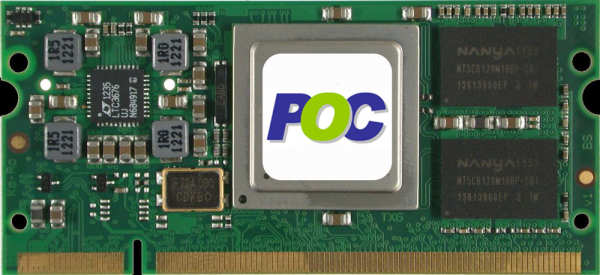

68mm x 31mm x 4mmのNXP i.MX535・i.MX537搭載SODIMM小型システムオンモジュールです。
800MHz〜1.2GHzのARM Cortex-A8コアを搭載したNXPの強力なiMX53マルチメディアプロセッサと、30fpsで1080pのビデオをデコードする、または720pのビデオをエンコードする専用のマルチメディアコーデックを備えた68mm x 31mm SODIMMシステムオンモジュールです。容量性と抵抗性の両方のタッチスクリーンディスプレイがサポートされており、i.MX53はデュアルLVDSとパラレルRGB出力を備えています。さらに、i.MX53は、OpenGL ES 2.0を備えた拡張グラフィックスシステムと、2つの高速USB 2.0ホストポート、USB OTG、デュアルCANインタフェース(i.MX537のみ)を含む幅広い接続性を提供します。

仕 様

〈プロセッサ〉
・ NXP i.MX53 i.MX535 / i.MX537(ビデオおよびグラフィックスアクセラレータ付)
・ CPU ARM Cortex-A8 ネオンSIMD VFP
・ プロセッサクロック最大(MHz) 800/1200 800MHz i.MX537,1.2GHz i.MX535オプション
・ コプロセッサ ビデオ、グラフィックス 1080pデコード、720pエンコード(MPEG-2/4、H263 / 4)、Open GL ES 2.0、Open VG 1.0
・ 浮動小数点 ARM Cortex-A8ネオンVFP
〈メモリ/ストレージ〉
・ RAM(MB) 512/1024 DDR3 / 800MHz
・ NANDフラッシュ(MB) 128
〈プリフェラル〉
・ UART(RS232) 3(2 **) ベースボード上の1x D-SUB 9および1x 10ピンヘッダ
・ Ethernet 10/100 BaseT 1(PHYモジュール、i.MX537のIEEE1588サポート)
・ I2Cインタフェース 2
・ LCDコントローラ 4.3 、5.7 、7(480x272、640x480、800x480抵抗または静電容量式タッチ)
・ 付属のLCD 640×480 *(抵抗力のあるタッチ、他のサイズのリクエスト)
・ SSP(同期シリアルAC97、I2Sを含む) 2(オンヘッダ)
・ IrDA(赤外線) 1(互換性のあるUART ?? SIR、MIR、およびFIR)
・ SDカード/ SDIO(4ビット) 2(ベースボード上の2つのSDカードレセプタクル)
・ 1-Wireインタフェース 1
・ USBホスト 2.0×2(ベースボード上のシングル "A"タイプソケット)
・ USB OTG 2(マイクロABソケット、電源ボード)
・ SPI 1
・ PWMコントローラ 1
・ キーパッド 8x8
・ JTAG 1(ベースボード上の20ピンヘッダ)
・ オーディオ **(ベースボード上のコーデック)
・ タッチスクリーンインタフェース **(ベースボードに実装、I2Cを介して容量性)
・ カメラインターフェイス 2(ヘッダ:ドライバは提供されません)
・ RTC 1(DS1339)
・ PAL / NTSC TV出力 1(ヘッダ経由)
・ LVDS2 *(オプションのモジュール機能)
・ SATA (オプションのモジュール機能)
・ CAN 2(i.MX537バージョンのみ)
〈その他〉
・ -20〜+ 70℃/ -40〜+ 85℃(標準i.MX537工業用温度)
・ 寸法 68×31mm
・ コネクタ SODIMM200
〈OS〉
・ Windows CE 6.0
・ Windows Compact 7
・ Linux3.0
・ Android 2.3
