POC-DIMM-Artix7-E

ご注文・お見積り

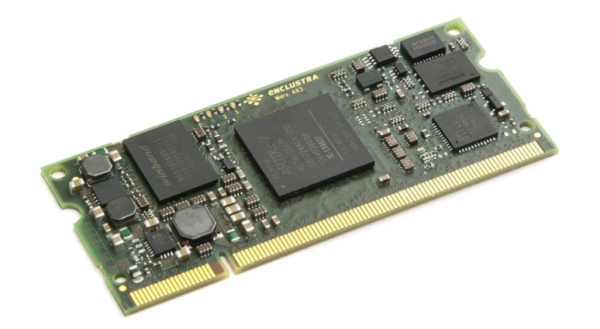

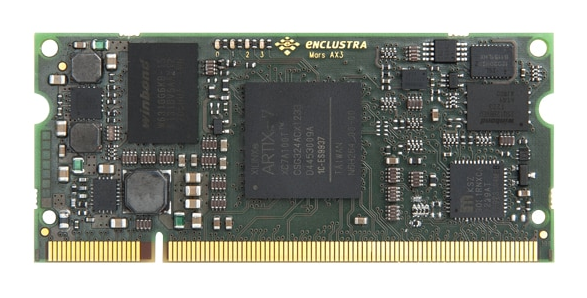

ザイリンクスFPGAモジュールは、Artix-7®All Programmable FPGAデバイスと高速DDR3 SDRAM、クワッドSPIフラッシュ、ギガビットイーサネット、高速LVDS I / Oを組み合わせており、工業用温度範囲で利用可能で、処理システム。高性能で低コストな高速通信およびDSPアプリケーションに最適です。

SO-DIMMフォームファクタにより、省スペースのハードウェア設計、およびモジュールのターゲットアプリケーションへの迅速かつ簡単な統合が可能になります。カスタムFPGAハードウェアを構築するのとは対照的に、Mars AX3 FPGAモジュールを使用することで、開発労力を大幅に削減し、リスクを再設計し、組み込みシステムの市場投入期間を短縮します。

仕　様

・　ザイリンクスArtix-7 FPGA

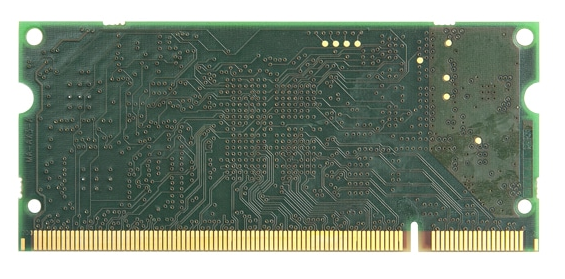

・　SO-DIMMフォームファクタ（67.6 x 30 mm、200ピン）
・　108ユーザーI / O
・　92個のシングルエンドまたは差動I / O
・　16個のシングルエンド、差動またはアナログI / O（8個の補助差動アナログチャネル）
・　1つの専用差動アナログチャネル
・　64 MBクワッドSPIフラッシュ
・　256 MB DDR3 SDRAM
・　ギガビットイーサネットPHY
・　3.3Vトレラント入力
・　単一の3.3V電源電圧

製品コード

〈FPGAと製品組み合わせ〉
FPGA：XC7A35T-1CSG324C
DDR3/DDR3L SDRAM：256 MB
温度レンジ：0 ～+70◦ C

FPGA：XC7A35T-1CSG324I
DDR3/DDR3L SDRAM：256 MB
温度レンジ：-40 ～+85◦ C

FPGA：XC7A50T-1CSG324C
DDR3/DDR3L SDRAM：256 MB
温度レンジ：0 ～+70◦ C

FPGA：XC7A50T-1CSG324I
DDR3/DDR3L SDRAM：256 MB
温度レンジ：-40 ～+85◦ C

FPGA：XC7A100T-1CSG324C
DDR3/DDR3L SDRAM：256 MB
温度レンジ：0 ～+70◦ C

FPGA：XC7A100T-2CSG324I
DDR3/DDR3L SDRAM：256 MB
温度レンジ：-40 ～+85◦ C
