POC-DIMM-Spartan-6LX-E

Share to Facebook Share to Twitter Share to Google Plus
ザイリンクス社製Spartan-6LX搭載FPGAモジュールは、SoPCおよび産業用イーサネットアプリケーションに最適化されています。大容量および高帯域幅のメモリ、LVDS I / O、デュアルファストイーサネットインターフェイスを提供します。
ザイリンクス社製Spartan-6LX搭載FPGAモジュールは、SoPCおよび産業用イーサネットアプリケーションに最適化されています。大容量および高帯域幅のメモリ、LVDS I / O、デュアルファストイーサネットインターフェイスを提供します。

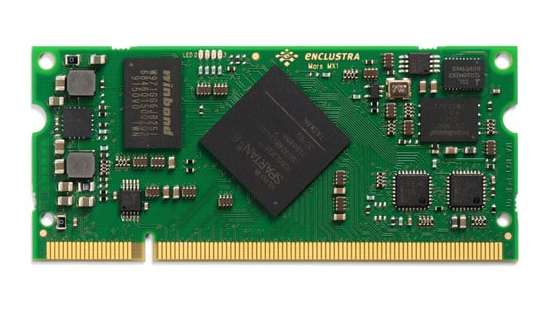

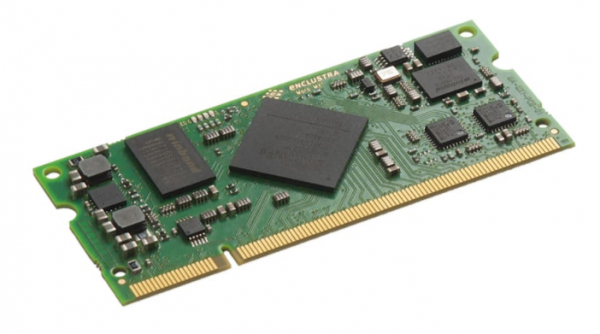

カスタムFPGAハードウェアを構築するのとは対照的に、Mars MX1 FPGAモジュールを使用することで、システム設計が大幅に簡素化され、市場投入までの時間が短縮され、製品の開発労力が軽減されます。ベースボードを使用すると、プロトタイプシステムをすばやく組み立てて、システムの開発を開始することができます。

仕 様

〈特 徴〉
・ ザイリンクスSpartan-6LX FPGA
・ 最大256 MB DDR2-800 SDRAM
・ 最大16 MBのクワッドSPIフラッシュ
・ デュアルファストイーサネットPHY
・ リアルタイムクロック
・ 50MHz発振器
・ 108のユーザーI / O
・ 単一3.3V電源
・ 1.2V / 1.8V / 2.5V / 3.3V I / O

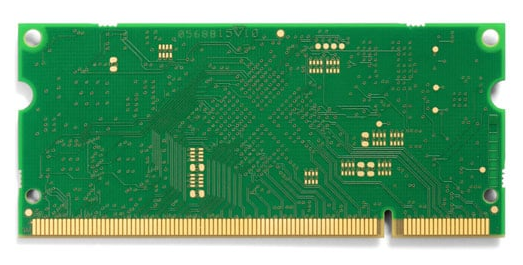

・ SO-DIMMフォームファクタ:200ピン
・ 30 x 68 mm

〈概 要〉
ザイリンクスのSpartan-6LX FPGAデバイスは、ほとんどのI/Oピンはモジュールコネクタに接続されており、108個のユーザI / OをMarsモジュールコネクタで使用できます。
メモリサブシステムは、標準構成の16 MBクワッドSPIフラッシュと128 MB DDR2-800 SDRAMで構築されています。
FPGAは、SPIフラッシュ、外部マイクロコントローラ、またはMarsモジュールコネクタに接続されたJTAGインタフェースを介してビットストリームを構成します。
このモジュールには、EtherCAT準拠の2つのファストイーサネットPHYも装備されているため、産業用イーサネットアプリケーションに最適です。
SOPCアプリケーション用のI2Cバスでリアルタイムのクロック、電圧、電力のモニタリングが可能です。
クロック生成は50MHzの水晶発振器で行います。
モジュールの内部電源電圧(1.2V、1.8V)は、単一の3.3V電源入力から生成されます。
4つの黄色のLEDは、ステータス信号を容易にするためにFPGAピンに接続されています
