USB MULTILINK USBマルチリンクデバッグプローブ

Share to Facebook Share to Twitter Share to Google Plus
PEmicroのUSB Multilink Universalは、幅広いARM CortexおよびNXP®プロセッサフ​​ァミリのバックグラウンドデバッグモード(BDM)またはJTAGインターフェイスへのPCアクセスを可能にするオールインワンの開発インターフェイスです。

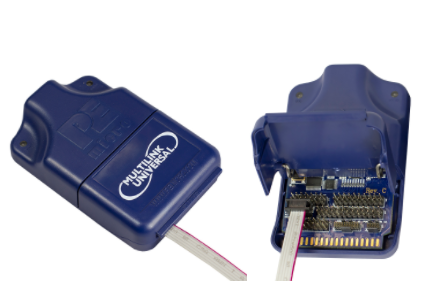

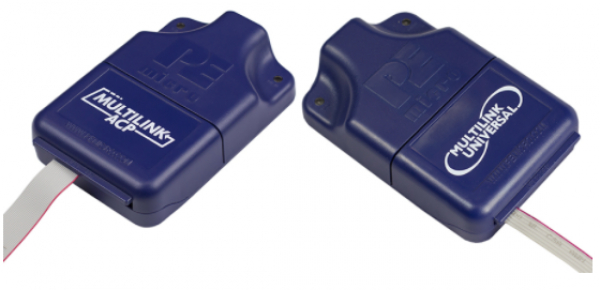

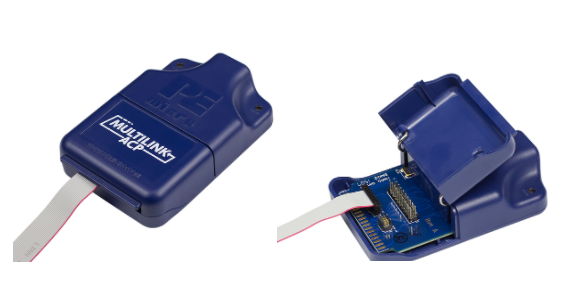

PEmicroのUSBマルチリンクは、幅広いARM CortexおよびNXP®プロセッサフ​​ァミリのバックグラウンドデバッグモード(BDM)またはJTAGインターフェイスへのPCアクセスを可能にするオールインワンの開発インターフェイスです。Multilinkは、MULTILINK_ACPとMULTILINK_UNIVERSALの2つの異なる設定で利用できます.MULTILINK_ACPとMULTILINK_UNIVERSALは同じ機能を持ち、サポートされているMCUによってのみ異なります 。Windowsマシン上のUSBポートとターゲット上の標準デバッグコネクタを接続します。NXPマイクロコントローラは、USBマルチリンクのフリップリッドの下にある複数のヘッダーを介してサポートされています。さまざまなアーキテクチャに適したリボンケーブルが付属しています。

仕 様

・ PCからMultilinkへのUSBインタフェースにより、USBインタフェースの容易さと互換性を利用して、迅速で簡単なプログラミングとデバッグが可能
・ 別の電源を必要とせず(ターゲットから1mA以下の電力を消費)、USBインタフェースから電力を消費可能
・ 目標電圧:1.8V〜5.25V
・ 複数のARM MCUのJTAGデイジーチェーン接続をサポート
・ 一部のPower Architectureファミリ用のパイプラインプログラミングアルゴリズムで、プログラミング速度が飛躍的に向上
・ ARMデバイスのサポートには、JTAGとSWDの両方のプロトコルが含む
・ USBケーブル、Type A MaleからType B Male、6フィート
・ 自動周波数検出+ HCS08デバイスのトリミング機能
・ HC(S)12(X)デバイスの自動周波数検出
・ RS08デバイスのRESETラインにプログラミング電圧を生成
